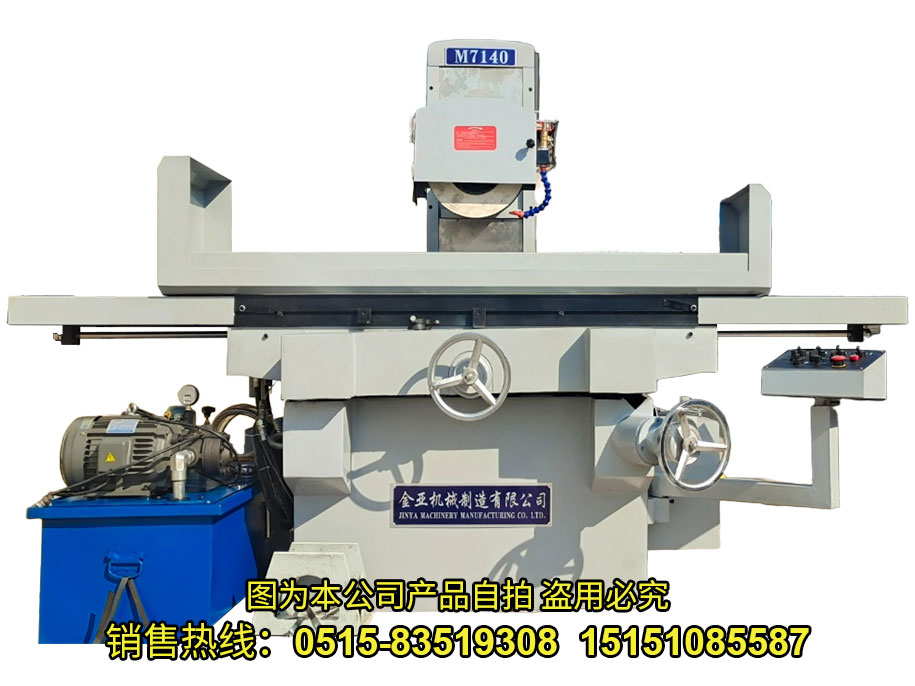

M7140 液压平面磨床
所属分类：液压平面磨床
发布时间：2024-11-23
工厂直销 · 规格齐全 · 快速发货
内销电话：15151085587（杨经理）
外贸电话：86-15366591508
电话：86-0515-83519308
传真：86-0515-83518133
产品c7(中国)
| 技术规格 | 单位 | 7140 |
| 工作台工作面尺寸（长X宽X高） | mm | 1000*400*405 |
| 工作台纵向移动量 | mm | 1020 |
| 工作台横向移动量 | mm | 440 |
| 工作台面至主轴中心 距离 | mm | 580 |
| 工作台 承受量 | kg | 400 |
| 工作台台面尺寸（长X宽） | mm | 1000*400 |
| 工作台T型槽 | mmxn | 18*3 |
| 工作台速度 | m/min | 0-26 |
| 前后自动进给量（无级变速） | mm | 0.5-20 |
| 前后手轮进刀量 | mm | 0.02/格 4/圈 |
| 砂轮尺寸（外径X宽X内径） | mm | 350*32*127 |
| 主轴转速 | r/min | 1450 |
| 微调机构每圈升降量 | mm | 0.04 |
| 微调机构每格进给量 | mm | 0.001 |
| 主轴电机 | kw | 5.5（Y132S-4 B5) |
| 机床外形尺寸（长X宽X高） | mm | 2660*1790*1917 |
| 包装尺寸（长X宽X高） | mm | 2800*1990*2180 |
| 毛重、净重 | kg | 4400/4000 |
1、机床的清洗
机床出厂前已经用防锈油防锈，为保证有较佳操作及润滑效果，在操作三轴动作前，请先清洗以下四处地方：
1) 立柱上下导轨 (拆卸立柱后罩)；
2) 工作台和拖板导轨；
3) 钢球和保持架；
4) 床身托板导轨面 (V、平槽)。
2、机床的工作台安装
本机运送时，除工作台外，均为整体，以保证滚珠导轨表面不受损伤。当工作台采用同步带传动时，按照下述步骤进行安装：
1) 将工作台轻轻侧立于托板上；
2) 用M8*40内六角螺钉将同步带固定座安装于工作台面上；
3) 将钢球及其保持架组合安放在V形导轨上；
4) 抬起工作台，轻轻放于钢球保持架上，为防止钢球及滑轨受损，须小心放置；
5) 将工作台轻轻推向一端，注意防止工作台翘头，再将同步带从动轮座安装在托板相应位置；
6) 同步带使用日久，将会变松，使工作台无法顺利地移动，这时 须调整托板一端的同步带调整螺栓到足够紧的程度。
3、机床的保养（润滑）
| 润滑点 | 工作台导轨 | 立柱导轨和丝杆 | 拖板(床身)导轨和丝杆 |
| 周期 | 自动 | 每班2次 | 每班2次 |
| 方法 | 每次用润滑泵打5次 | 每次用润滑泵打3次 | |
| 种类 | 30号液压油 | ||
| 种类 | 40号液压油 | ||
| 种类 | 30号汽轮机油 | ||
c7官网登录入口机械在结合 磨床制造技术与经验的基础上，研发设计的专业磨床系列产品，主要品种有：M618、M820、M270、M250、M7125、M3060等一系列手动、电动液压平面磨床，具有操作简单方便、噪声低、加工精度高、机械性能稳定、液压系统平稳可靠、使用寿命长的特点，适用于各种模具、陶瓷等磨削加工。

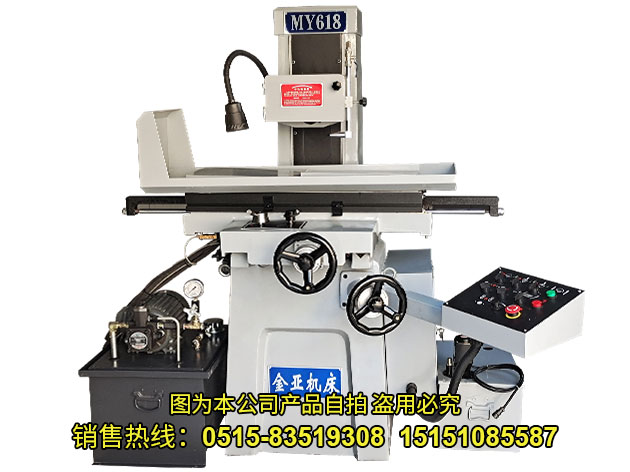

- 上一个：MY618 液压自动平面磨床
